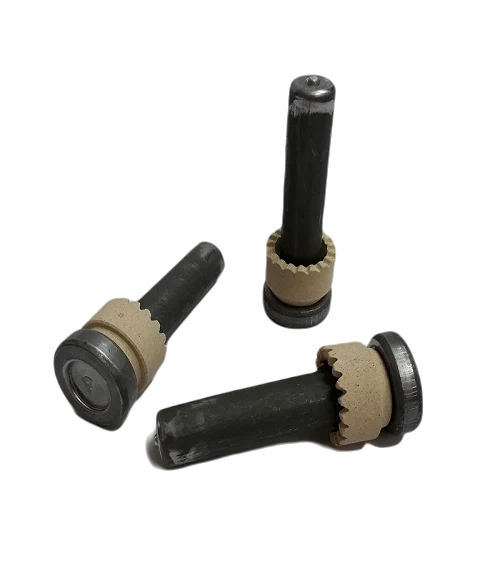

Đinh hàn chống cắt (Đinh hàn sàn Deck)

ĐINH HÀN CHỐNG CẮT

Đinh hàn chống cắt hay đinh hàn sàn deck là là một trong những phụ kiện khá phổ biến trong xây lắp cầu đường và lắp đặt nhà thép tiền chế. Ngoài ra đinh hàn được dùng rất nhiều trong thi công các hệ sàn liên hợp thép, bê tông trong thi công sàn Deck, nhà xưởng, văn phòng cao tầng. Đinh hàn còn được sử dụng để gắn kết hệ sàn Deck với hệ dầm chịu lực đồng thời chống trượt giữa khối bê tông với hệ thống sàn Deck lại với nhau. Nhờ vậy mà hệ khung thép các nhà xưởng tấm sàn Deck và bê tông được gắn kết với nhau bền chặt hơn.

1. Cấu tạo đinh hàn

Cấu tạo của đinh hàn sàn deck (đinh hàn chống cắt) bao gồm các phần sau đây:

• Phần mũ đinh hàn thường có dạng hình vuông, hoặc hình tròn như mũ con bulong, tuy nhiên kiểu như hình tròn là loại thông dụng nhất. Trên mũ con đinh hàn sàn deck thường có ghi thông tin nhà sản xuất con đinh hàn đó.
• Phần thân đinh hàn có dạng hình trụ tròn, đây là phần chịu lực chính của đinh hàn. Thân đinh hàn thường có đường kính thân là M13, M16, M19, M22, M25 kèm theo đó là chiều dài của thân đinh hàn có chiều dài từ 50mm đến 150mm.
• Phần vòng gốm là phần tách rời với phần thân đinh hàn sàn deck (đinh hàn chống cắt), có những công trình yêu cầu sử dụng vòng gốm, có những công trình không yêu cầu sử dụng vòng gốm. Vòng gốm được sử dụng khi thi công đinh hàn sàn deck (đinh hàn chống cắt) có công dụng ngăn không cho hạt hồ quang
• Phần hạt hàn còn có tên gọi khác là hạt hồ quang hay hạt mồi, có công dụng giúp kích hàn, từ đó việc hàn đinh hàn sàn deck (đinh hàn chống cắt) trở nên dễ dàng hơn. Hạt hàn được gắn ở đầu của đinh hàn sàn deck (đinh hàn chống cắt), là một loại vật liệu hoàn toàn khác với vật liệu sản xuất đinh hàn.

2. Vật liệu sản xuất

Đinh hàn chống cắt được sản xuất từ thép cacbon có mác thép là C1015. Hạt hàn là loại vaatj liệu dễ nóng chảy là vật liệu đặc biệt để cấu tạo thành hạt hồ quang. Còn vòng gốm có vật liệu là gốm thông thường.

3. Ứng dụng của đinh hàn

Trong hệ sàn Deck

Trước tiên, chúng ta cần hiểu sàn deck là gì? Sàn deck là loại sàn có bề mặt là kim loại, có thể là sàn phẳng hoặc sàn có sóng như tấm lợp.

Tại sao khi đổ bê tông tạo nền trên sàn deck lại cần sử dụng đến sản phẩm đinh hàn sàn deck (đinh hàn chống cắt)? Đó là vì, như chúng ta thấy sàn deck là sàn phẳng hoặc có sóng trơn, chính vì vậy khi muốn đổ bê tông tạo nền lên thì nếu chịu lực lớn, hay sàn nghiêng thì khả năng bê tông bị trượt là rất lớn. Đó là lý do mà đinh hàn sàn deck (đinh hàn chống cắt) được hàn lên sàn deck nhằm tạo ra lực liên kết giữa sàn deck và bê tông. Qua đó, khi hàn đinh hàn sàn deck (đinh hàn chống cắt) lên sàn thì sẽ chống lại được hiện tượng bê tông bị trượt trên mặt sàn deck.

Trong xây dựng cầu vượt thép dành cho người đi bộ

Việc đổ bê tông trên mặt cầu cũng được sử dụng đinh hàn sàn deck (đinh hàn chống cắt) nhiều. Tất nhiên, công dụng của đinh hàn sàn deck (đinh hàn chống cắt) cũng giống như khi thi công trên sàn deck.

Trong việc đúc các khối bê tông cỡ lớn mà có khuôn là kim loại

Công dụng của đinh hàn chống cắt là chống trượt giữa khối bê tông và khuôn kim loại. Qua đó giúp liên kết khuôn bê tông và bề mặt kim loại, tránh hiện tượng trượt.

4. Thông số kỹ thuật

• Tiêu chuẩn: ISO 13918, GB 10435, DIN 34828 và JIS 1198
• Đường kính thông thường: M13, M16, M19, M22 & M25
• Giác: Tròn
• Độ bền: 4.8, 5.6
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Việt Nam

Dưới đây là bảng thông số kỹ thuật của đinh hàn chống cắt theo TC ISO 13918

5. Thi công

Tùy vào từng trường hợp cụ thể mà có thể sử dụng nhiều hay ít đinh hàn sàn deck (đinh hàn chống cắt), thông thường phụ thuộc vào yêu cầu của thiết kế. Nếu yêu cầu cho khối bê tông rộng thì thông thường sẽ dùng đinh hàn một cách dày đặc hơn. Quy trình thi công đinh hàn sàn deck (đinh hàn chống cắt) thông thường theo một số bước như dưới đây:

Bước 1: Đánh dấu vị trí cần hàn

Bước 2: Chuẩn bị Đinh hàn (Đinh chống cắt), vòng gốm vào các vị trí đánh dấu

Bước 3: Gắn Đinh hàn (Đinh chống cắt) vào máy hàn hồ quang

Bước 4: Kích hàn sẽ tạo ra dòng điện lớn chạy trong đinh hàn sẽ tạo ra nhiệt độ cao tập trung bên trong vòng gốm tạo ra nhiệt lượng lớn làm thép nóng chảy.

Bước 5: Sau khi tạo ra liên kết của đinh hàn và dầm thép cần vệ sinh sạch sẽ sỉ hàn và vòng gốm trước khi đổ bê tông.

BULONG QUANG ANH tự hào là đơn vị chuyên sản xuất và cung cấp bu lông đai ốc các loại chất lượng cao hàng đầu Việt Nam với nhiều năm kinh nghiệm. Với phương châm luôn đặt chất lượng sản phẩm và sự tận tâm lên hàng đầu, chúng tôi đảm bảo sẽ luôn cung cấp cho Quý khách hàng các sản phẩm có chất lượng tốt nhất cùng giá thành luôn luôn cạnh tranh nhất thị trường.

Để biết thêm thông tin chi tiết về các sản phẩm, nhận báo giá chuẩn xác nhất vui lòng liên hệ:

Hotline: 0917 027 686/ 0973 422 489/ 0243 905 8686

Đường kính: M13 – M22
Cấp bền: 4.8
Vật liệu: Thép Cacbon, thép hợp kim, thép không gỉ
Bề mặt: Đen, nhờ, mạ kẽm, không gỉ
Tiêu chuẩn: ISO 13918, GB 10435, DIN 34828, JISB1198
